INSTRUÇÃO TÉCNICA Nº 29/2018

(Revogado pela Instrução Técnica n° 29, de 30/12/2022, a partir de 31/03/2023)

(Será Aprovada pela Portaria N° 346, de 10/08/2018, em 11/11/2018).

Comercialização, distribuição e utilização de gás natural

SUMÁRIO

1 Objetivo

2 Aplicação

3 Referências normativas e bibliográficas

4 Definições

5 Procedimentos

ANEXO

A Exemplo de ventilação nos abrigos das prumadas internas

1 OBJETIVO

Estabelecer condições necessárias para a proteção contra incêndio nos locais de comercialização, distribuição e utilização de gás natural, conforme as exigências da Lei Complementar nº 601/17 – Regulamento de segurança contra incêndio das edificações e áreas de risco do Estado do Rio Grande do Norte.

2 APLICAÇÃO

2.1 Esta Instrução Técnica (IT) aplica-se a:

a. Instalações internas abastecidas por gás natural;

b. Postos de revenda de gás natural veicular;

c. Bases e estações de manipulação e distribuição de gás natural comprimido ou liquefeito.

3 REFERÊNCIAS NORMATIVAS E BIBLIOGRÁFICAS

Adotam-se as seguintes normas com inclusões e adequações constantes nesta IT/CBMRN.

Instrução Técnica nº 29/11 do Corpo de Bombeiros da Polícia Militar do Estado de São Paulo.

NBR 12236 – Critérios de projeto, montagem e operação de postos de gás combustível comprimido.

NBR 13103 – Instalação de aparelhos a gás para uso residencial.

NBR 15244 – Critério de projeto, montagem e operação de sistema de suprimento de gás natural veicular (GNV) a partir de gás natural liquefeito (GNL).

NBR 15526 – Redes de distribuição interna para gases combustíveis em instalações residenciais e comerciais – Projeto e execução.

NBR 15600 – Estação de armazenagem e descompressão de gás natural comprimido.

Portaria nº 118 de 11 de julho de 2000, da Agência Nacional de Petróleo (regulamenta as atividades de distribuição de gás natural liquefeito (GNL) a granel e de construção, ampliação e operação das centrais de distribuição de GNL).

4 DEFINIÇÕES

Para efeito desta Instrução Técnica aplicam-se as definições constantes da IT/CBMRN 03/18 – Terminologia de segurança contra incêndio.

5 PROCEDIMENTOS

5.1 Instalações internas abastecidas por gás natural (GN)

5.1.1 Além do disposto na NBR 13103/11 e NBR 15526/09, a tubulação da rede interna não deve passar no interior de:

a. Dutos de lixo, ar-condicionado e águas pluviais;

b. Reservatório de água;

c. Dutos para incineradores de lixo;

d. Poços e elevadores;

e. Compartimentos de equipamentos elétricos;

f. Compartimentos destinados a dormitórios, exceto quando destinada à conexão de equipamento hermeticamente isolado;

g. Poços de ventilação capazes de confinar o gás proveniente de eventual vazamento;

h. Qualquer vazio ou parede contígua a qualquer vão formado pela estrutura ou alvenaria, ou por estas e o solo, sem a devida ventilação. Ressalvados os vazios construídos e preparados especificamente para esse fim (shafts), os quais devem conter apenas as tubulações de gás e demais acessórios, com ventilação permanente nas extremidades, sendo que estes vazios devem ser sempre visitáveis e previstos em área com ventilação permanente e garantida;

i. Qualquer tipo de forro falso ou compartimento não ventilado, exceto quando utilizado tubo-luva;

j. Locais de captação de ar para sistemas de ventilação;

k. Todo e qualquer local que propicie o acúmulo de gás vazado;

l. Paredes construídas com tijolos vazados observando a ressalva da letra “h”;

m. Escadas enclausuradas, inclusive dutos de antecâmara.

5.1.2 Os registros, as válvulas e os reguladores de pressão devem ser instalados de modo a permanecer protegidos contra danos físicos e a permitir fácil acesso, conservação e substituição a qualquer tempo.

5.1.3 As tubulações, quando aparentes, devem ser protegidas contra choques mecânicos.

5.1.4 Os abrigos internos ou externos devem permanecer limpos e não podem ser utilizados como depósito ou outro fim que não aquele a que se destinam.

5.1.5 Ventilação dos abrigos das prumadas internas

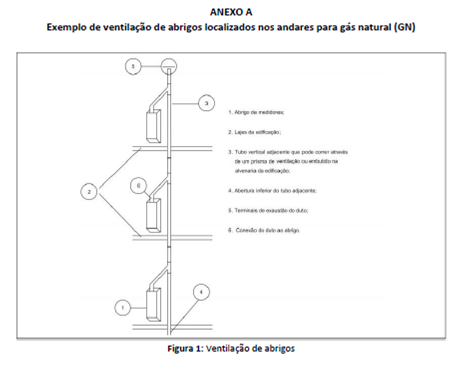

5.1.5.1 Os abrigos internos à edificação devem ser dotados de tubulação específica para ventilação, conforme ilustração do Anexo “A”.

5.1.5.2 O tubo utilizado para ventilação (escape do gás) deve ser metálico ou de PVC anti chama, com saída na cobertura da edificação e com o dobro do diâmetro de, no mínimo, uma vez e meia o diâmetro da tubulação de gás da prumada.

5.1.5.3 O tubo que interliga o shaft ao tubo de ventilação deve ser metálico ou de PVC anti chama, com bocal situado junto ao fechamento da parte superior do shaft, comprimento superior a 50 cm, ter sua junção com o tubo de ventilação formando um ângulo fechado de 45 graus e possuir diâmetro mínimo de uma vez e meia o diâmetro da tubulação de gás que passa pelo respectivo abrigo.

5.1.5.4 Quando a tubulação for interna à edificação e os abrigos nos andares forem adjacentes a uma parede externa, pode ser prevista uma abertura na parte superior deste, dispensando-se a exigência do item anterior, com tamanho equivalente a, no mínimo, duas vezes o da seção da tubulação, devendo ainda tal abertura ter distância de 1,2 m de qualquer outra.

5.1.6 Por ocasião da solicitação de vistoria junto ao Corpo de Bombeiros, devem ser apresentadas as Anotações de Responsabilidade Técnica referentes à instalação ou manutenção do sistema de gás natural e estanqueidade da rede.

5.2 Postos de abastecimento de gás natural veicular

Os critérios de projeto, construção e operação de postos de abastecimento destinados à revenda de gás natural veicular devem ser os previstos na NBR 12236/94, além das seguintes providências.

5.2.1.1 Devem ser protegidos por uma unidade extintora sobrerrodas de pó BC, capacidade 80-B:C, além do sistema de proteção contra incêndio exigido para os demais riscos.

5.2.1.2 Em cada ponto de abastecimento deve ser construída uma ilha (meio fio com a função de proteção mecânica), com altura mínima de 0,20 m, conforme NBR 12236/94.

5.2.1.3 O local de abastecimento deve possuir placas de advertência quanto às regras de segurança a serem adotadas pelos usuários, prevendo distâncias seguras de permanência, além de esclarecimentos tais como: “Proibido fumar”, “Desligar o rádio e outros equipamentos elétricos”, “Não utilizar aparelhos celulares”.

5.3 Bases e estações de manipulação e distribuição de gás natural comprimido

5.3.1 Os critérios de projeto, construção e operação de estações de armazenagem e descompressão de gás natural comprimido devem ser os previstos na NBR 15600/10.

5.3.2 Para a proteção por extintores devem ser adotados os mesmos parâmetros para GLP descritos na IT/CBMRN 28/18 – Manipulação, armazenamento, comercialização e utilização de gás liquefeito de petróleo (GLP).

5.3.3 Vasos sobre pressão contendo gás natural comprimido (GNC), com capacidade individual superior a 10 m³, devem ter proteção por resfriamento conforme parâmetros adotados para GLP na IT/CBMRN 28/18.

5.4 Bases e estações de manipulação e distribuição de gás natural liquefeito

5.4.1 A pessoa jurídica autorizada a exercer a atividade de distribuição de gás natural liquefeito a granel é responsável pelo procedimento de segurança nas operações de transvazamento, ficando obrigada a orientar os usuários do sistema quanto às normas de segurança a serem obedecidas.

5.4.2 As normas de segurança acima citadas referem-se ao correto posicionamento, desligamento, travamento e aterramento do veículo transportador, bem como do acionamento das luzes de alerta, sinalização por meio de cones e prevenção por extintores, dentre outros procedimentos.

5.4.3 O veículo transportador deve estacionar em área aberta e ventilada e possuir espaço livre para manobra e escape rápido.

5.4.4 Postos de revenda ou distribuição de gás natural veicular (GNV) a partir de gás natural liquefeito (GNL) devem atender à NBR 15244/05.

5.4.5 As medidas de proteção contra incêndio a serem previstas em projeto, para bases e estações de manipulação e distribuição de gás natural liquefeito, devem atender à NFPA 59 – A.
