INSTRUÇÃO TÉCNICA Nº 15/2018

(Revogado pela Instrução Técnica n° 15-4, de 30/12/2022, a partir de 31/03/2023)

(Será Aprovada pela Portaria N° 346, de 10/08/2018, em 11/11/2018).

Controle de fumaça

Parte IV – Controle de fumaça natural nas demais ocupações (exceto comercial, industrial e depósito)

10 DISPOSIÇÕES GERAIS RELATIVAS AO CONTROLE DE FUMAÇA COM EXTRAÇÃO NATURAL PARA AS DEMAIS EDIFICAÇÕES (EXCETO COMERCIAL, INDUSTRIAL E DEPÓSITOS)

10.1 Para fins de arranjo da área de acantonamento, posição dos exaustores naturais e outros parâmetros para previsão dos equipamentos, devem ser atendidos os itens 9.1 a 9.8, constantes da Parte 3 desta IT/CBMRN.

10.2 Parâmetros de dimensionamento

10.2.1 Para obter a área de extração de fumaça a ser prevista, deve-se:

1) A superfície útil das saídas de extração é determinada:

a. Pela altura de referência e a altura que se pretende ter livre de fumaça (dados de projeto);

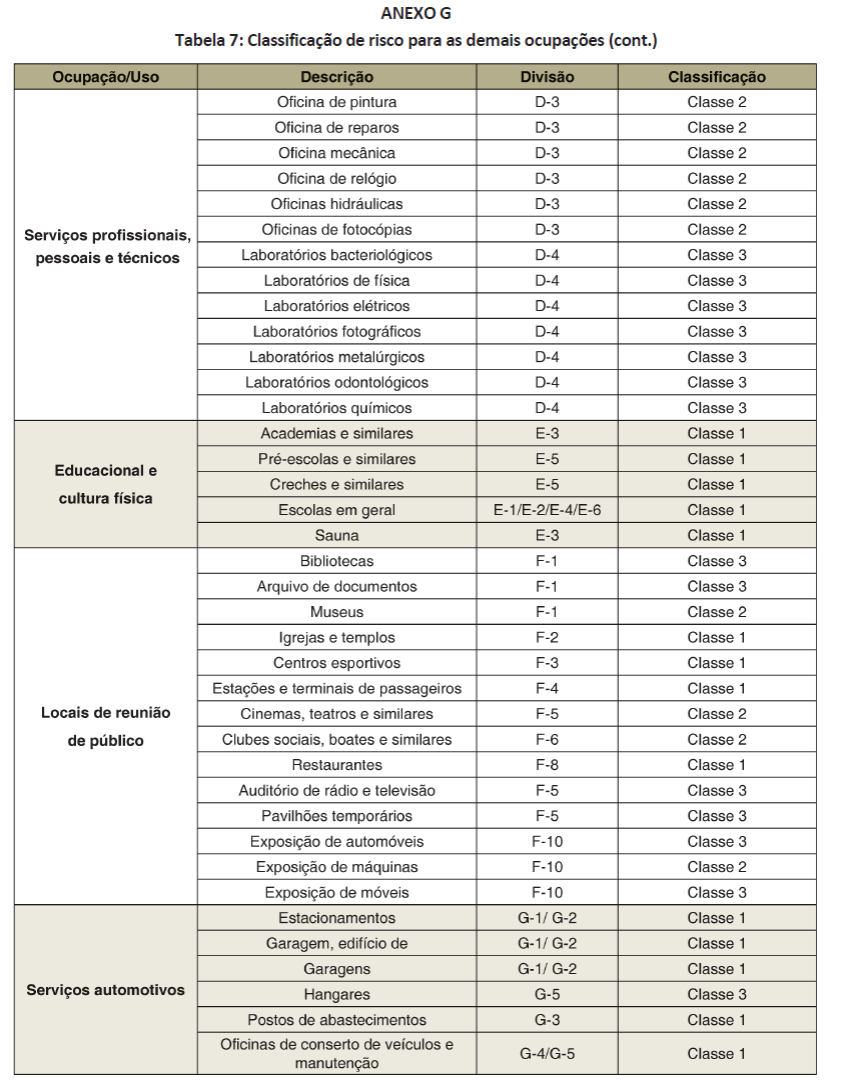

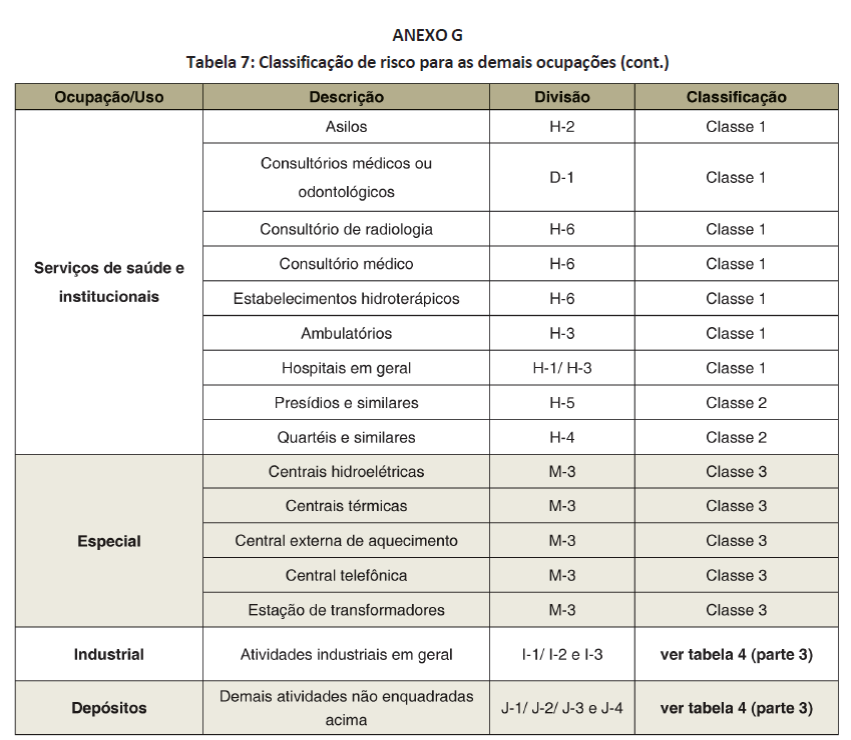

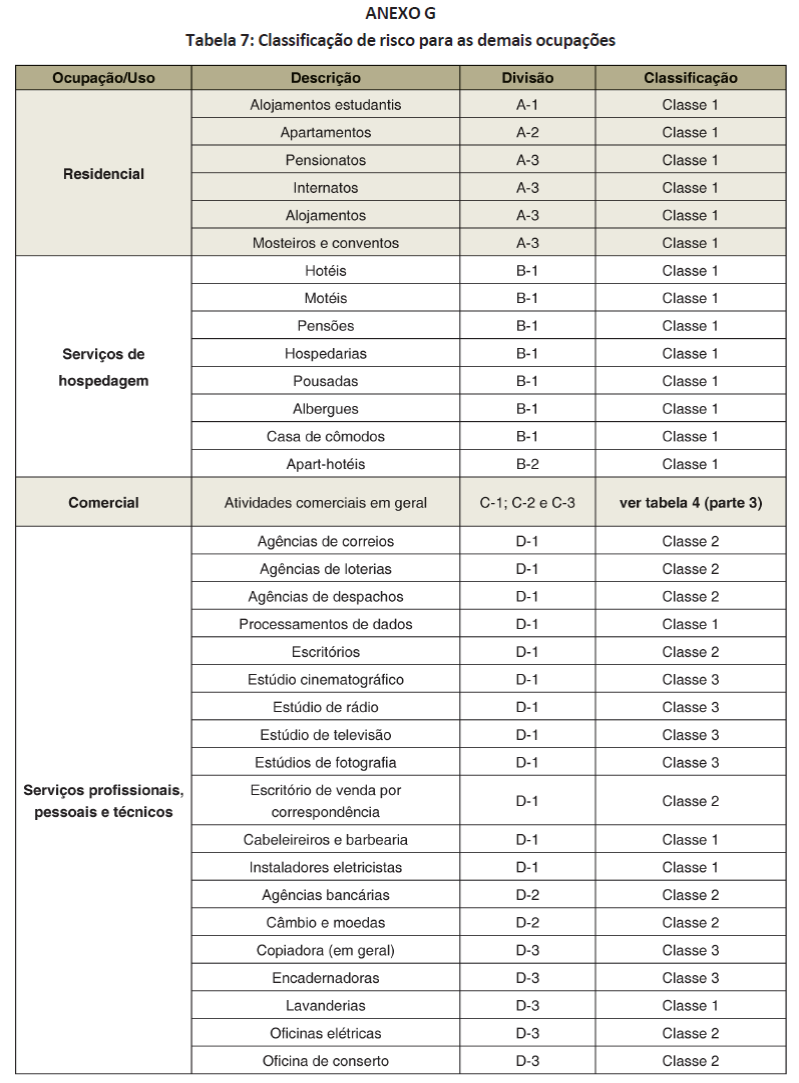

b. Pela classificação obtida na Tabela 7 (Anexo G);

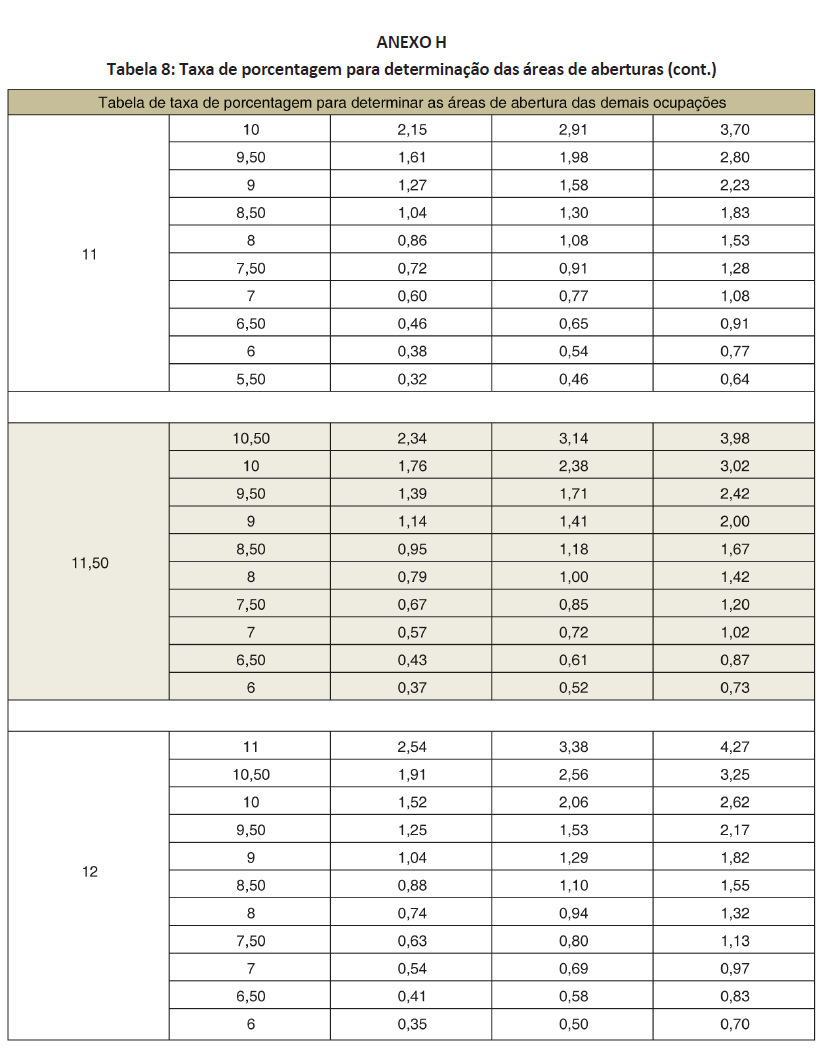

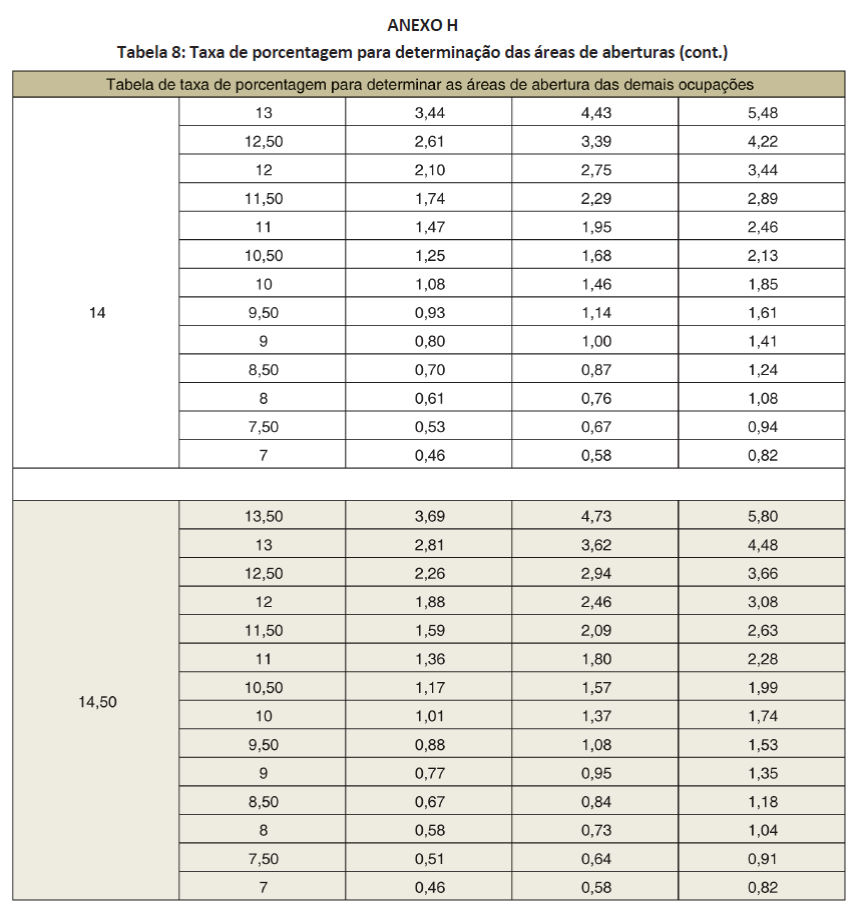

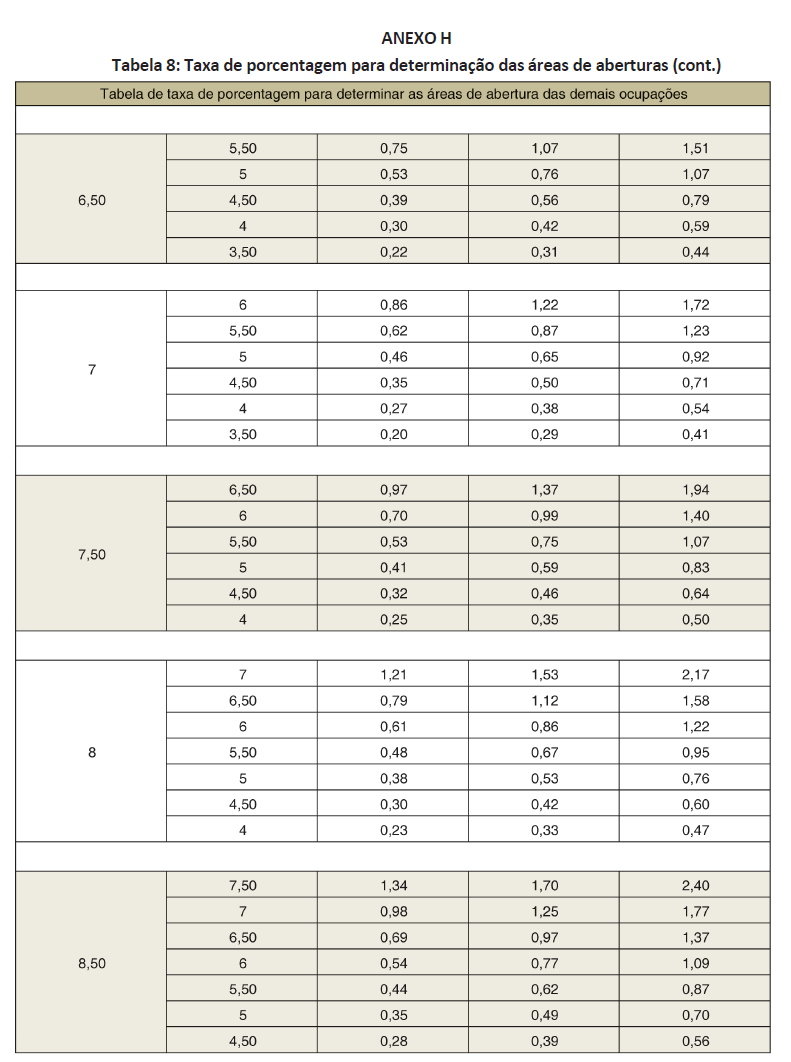

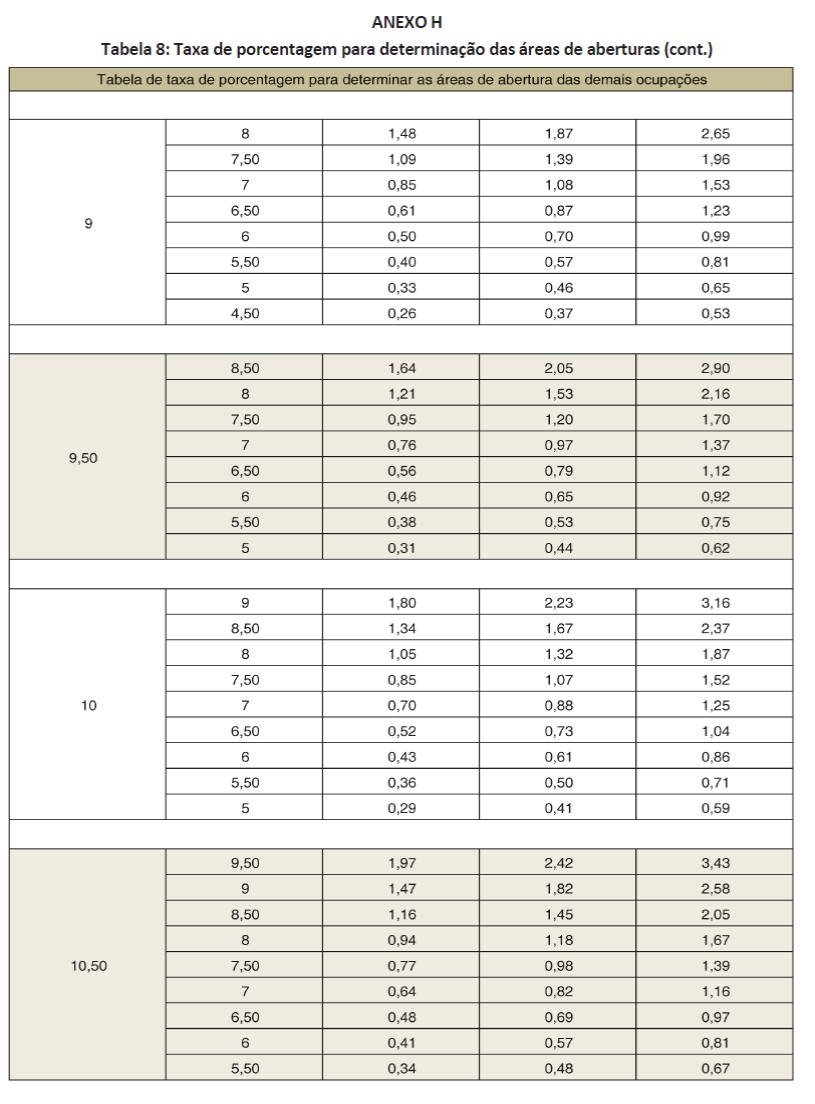

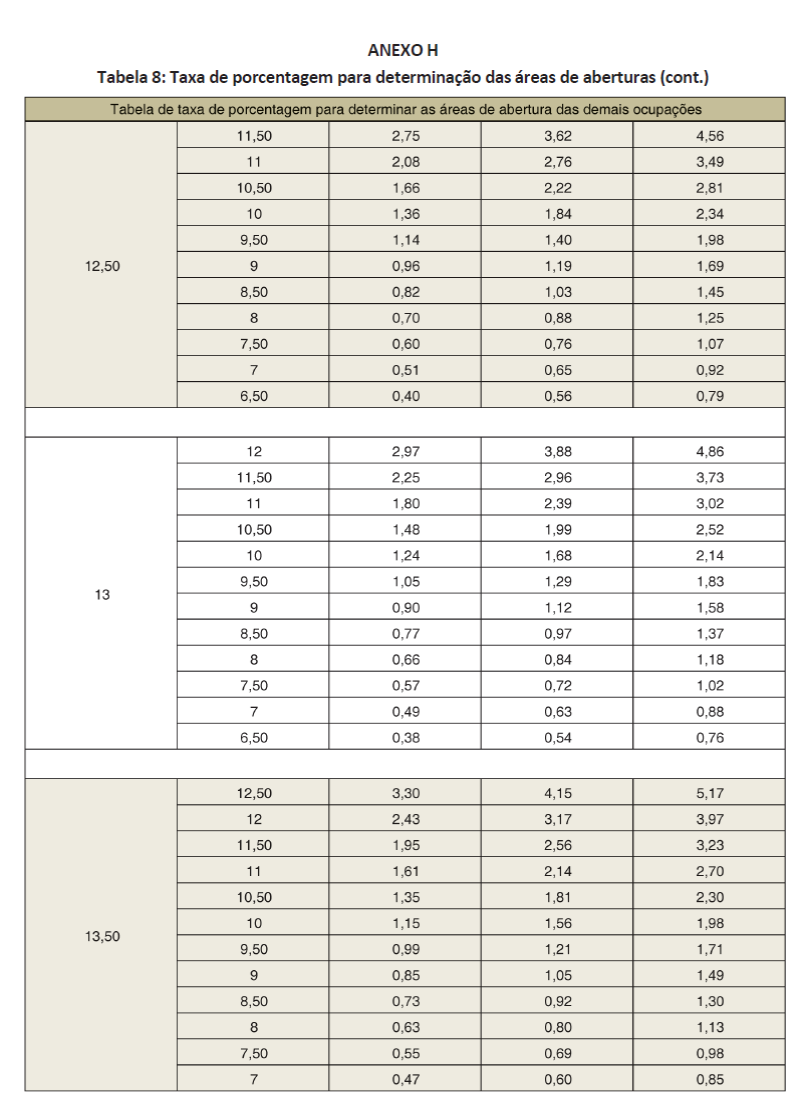

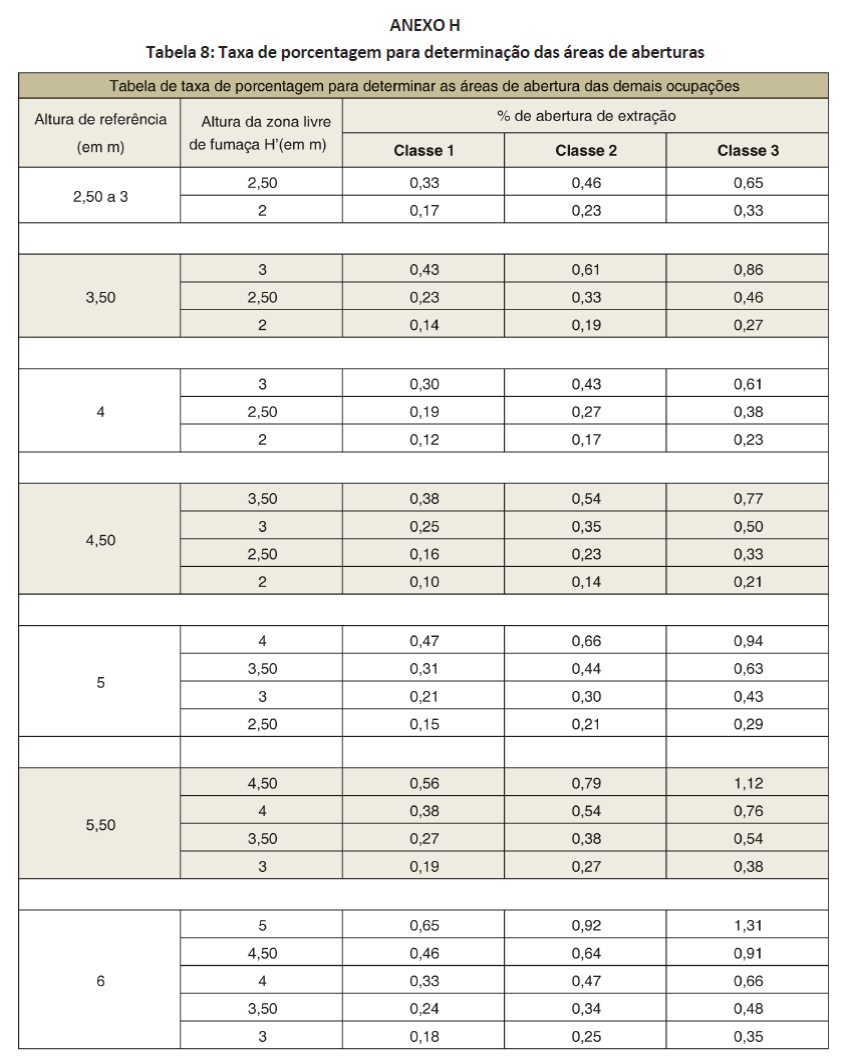

c. Pela multiplicação da área de cada acantonamento pela taxa (em porcentagem) obtida na Tabela 8 (Anexo H).

2) Independente da área da edificação, a área mínima a ser considerada para extração de fumaça deve ser de 10 m².

3) Um exemplo da utilização dos métodos descrito acima consta do Anexo I.

10.2.2 Alturas superiores às encontradas na Tabela 8 devem ser submetidas à análise em comissão técnica.

ANEXO I

Exemplos de aplicação

1. Cálculo do controle de fumaça de um teatro.

1.1 Características:

• Atividade – TEATRO

• Dimensões – 100 m x 60 m x 8 m

• Portas de acesso – 2 portões com áreas de 8 m² cada e 8 portas com 2 m² cada, nas paredes maiores.

2. Resolução.

2.1 Geral:

• Área total do teatro:

• Os acantonamentos centrais de fumaça devem ter áreas compreendidas entre 1000 a 1600 m² e dimensões lineares inferiores a 60 m.

• Pode adaptar-se a criação de 5 acantonamentos com uma área aproximada de 1200 m² cada (20 m x 60 m).

2.2 Para extração de fumaça natural:

• A altura de referência H será de 8 m;

• A zona livre de fumaça terá uma altura de 4 m, o que impõe a instalação de painéis de acantonamento com 4 m de altura.

• Pela Tabela 7 e em função da atividade exercida:

– TEATRO – F5 – Classe 2;

• Da Tabela 8 e de acordo com H = 8 e H’ = 4 m

– Classe 2 – para teatro, com % de abertura de 0,33.

• A superfície útil de exaustão deve ser de:

– Para cada acantonamento:

– Podem ser utilizados 4 exaustores naturais de 1 m².

• Deve haver, no mínimo, 4 m² de área de abertura para entrada de ar, abaixo da camada de fumaça, que pela quantidade de aberturas das portas existentes, são suficientes para atender ao risco.
