INSTRUÇÃO TÉCNICA Nº 14/2022

(Revogado pela Portaria n° 673, de 05/09/2025, a partir de 06/11/2025)

(Aprovada pela Portaria n° 811, de 30/12/2022, a partir de 31/03/2023)

Carga incêndio nas edificações e áreas de risco

SUMÁRIO

1 Objetivo

2 Aplicação

3 Referências normativas e bibliográficas

4 Definições

5 Procedimentos

ANEXOS

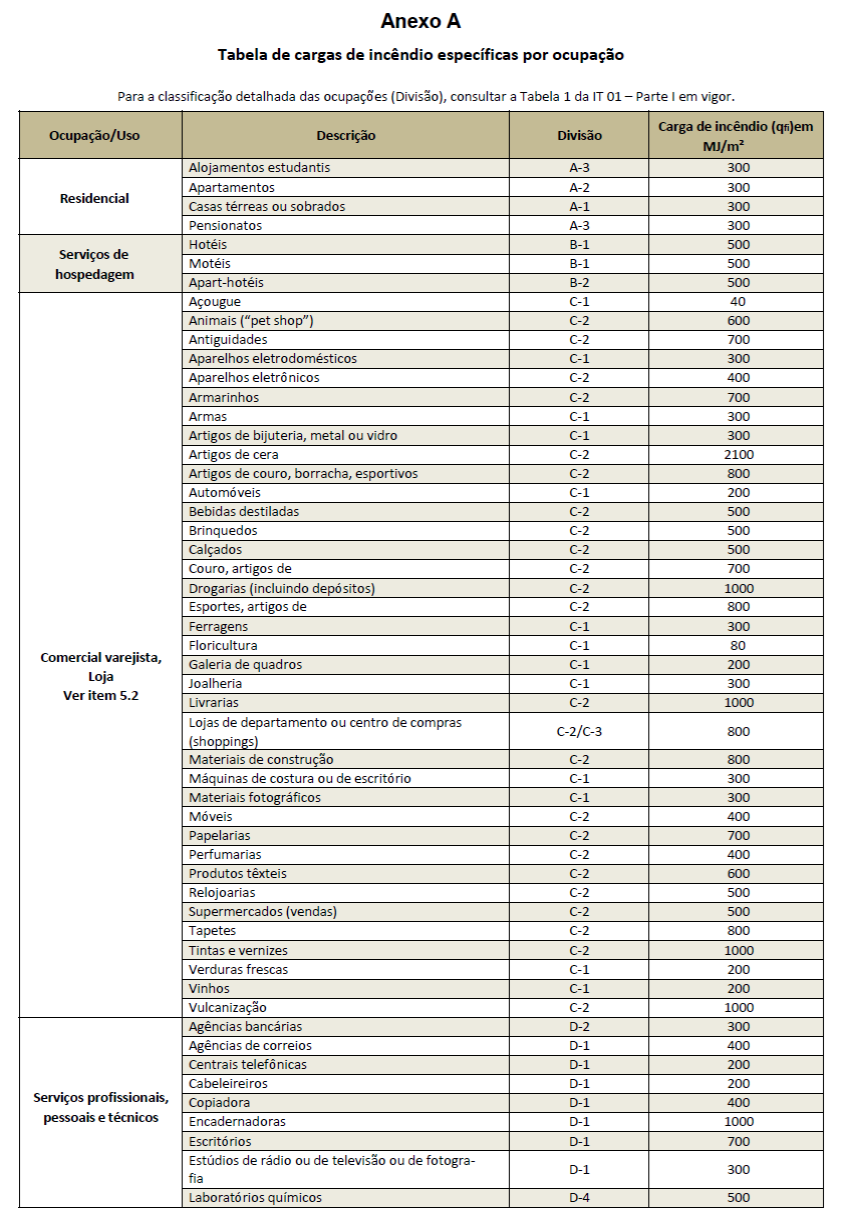

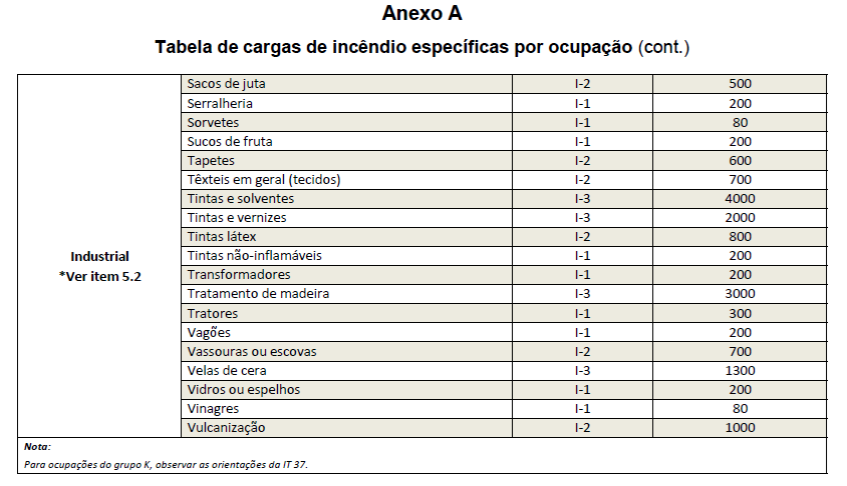

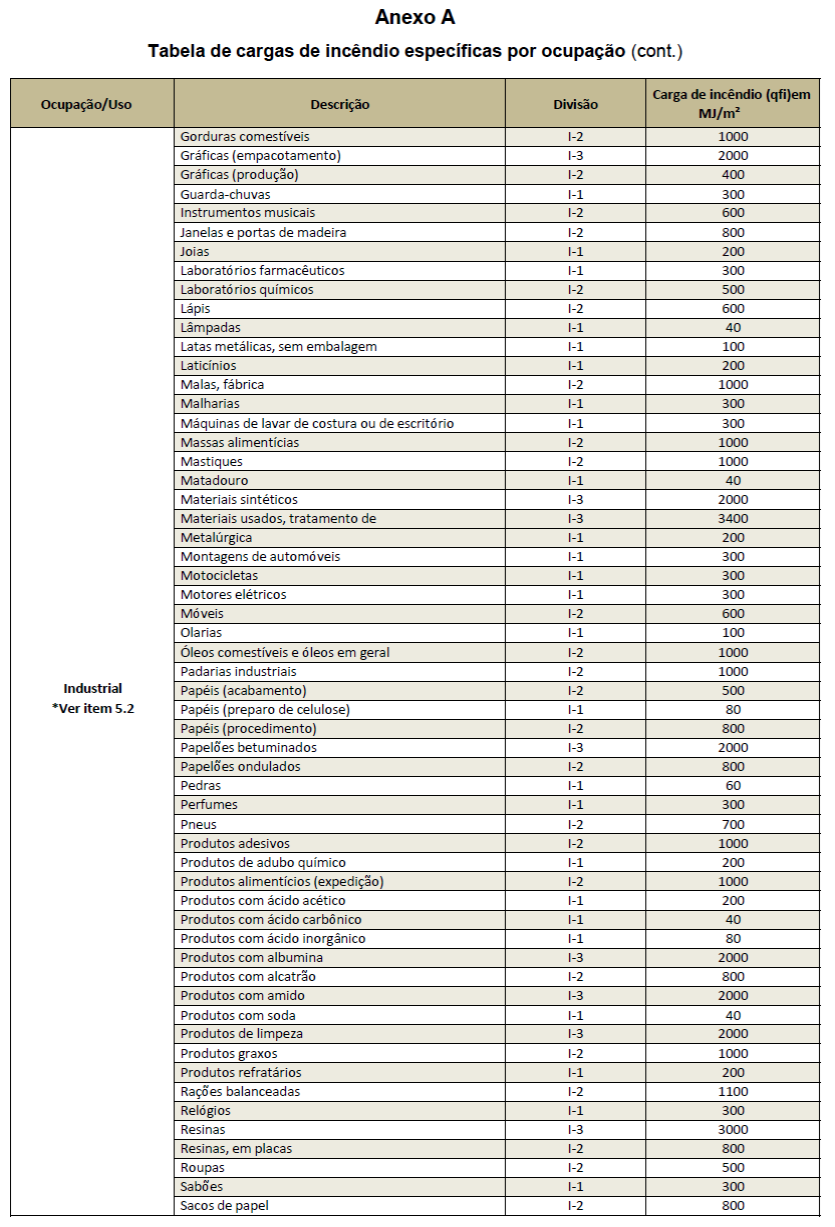

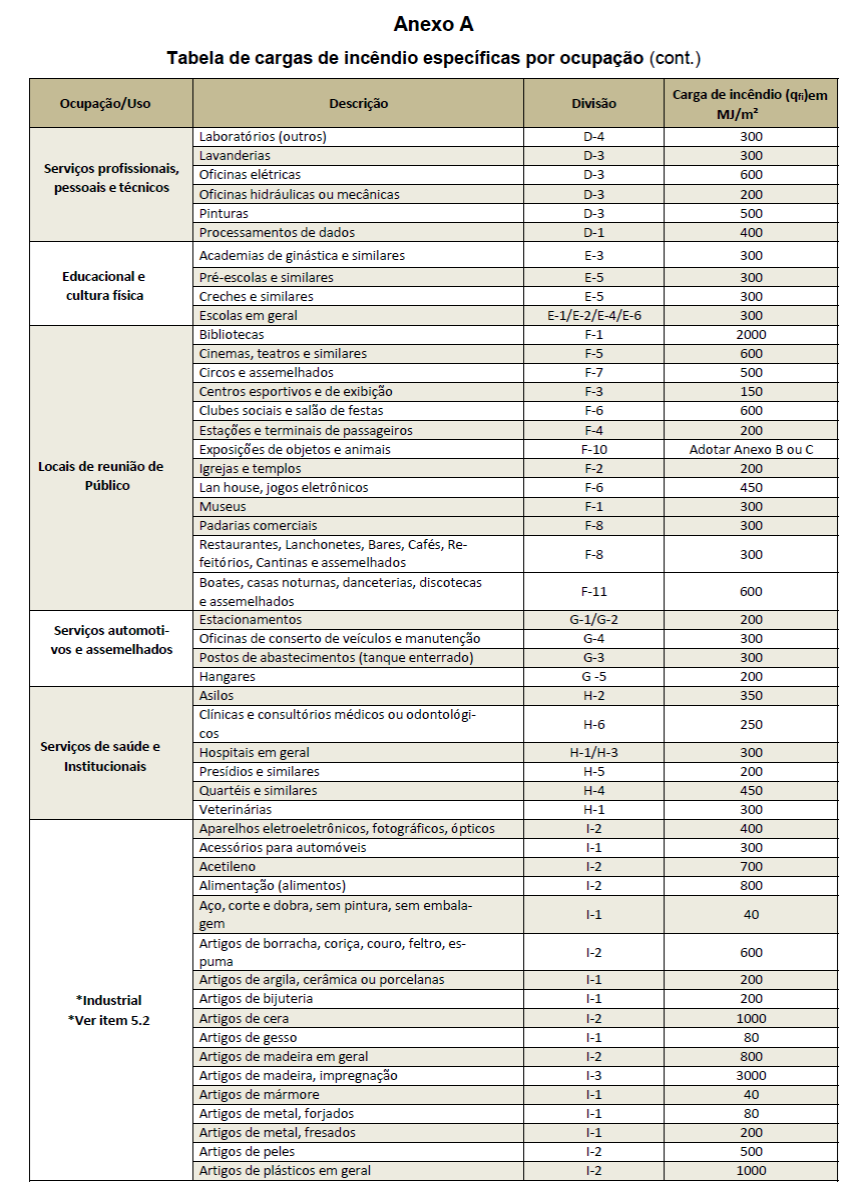

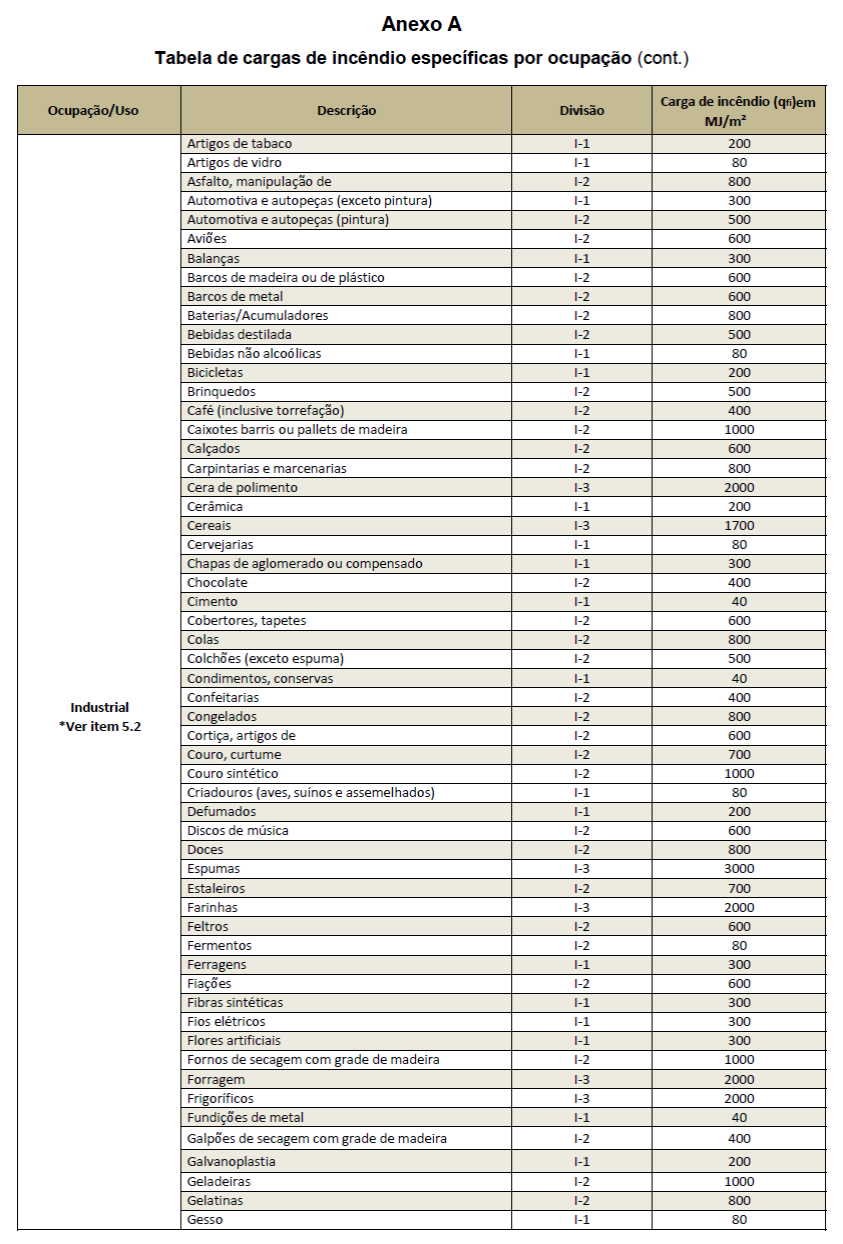

A Tabela de cargas de incêndio específicas por ocupação

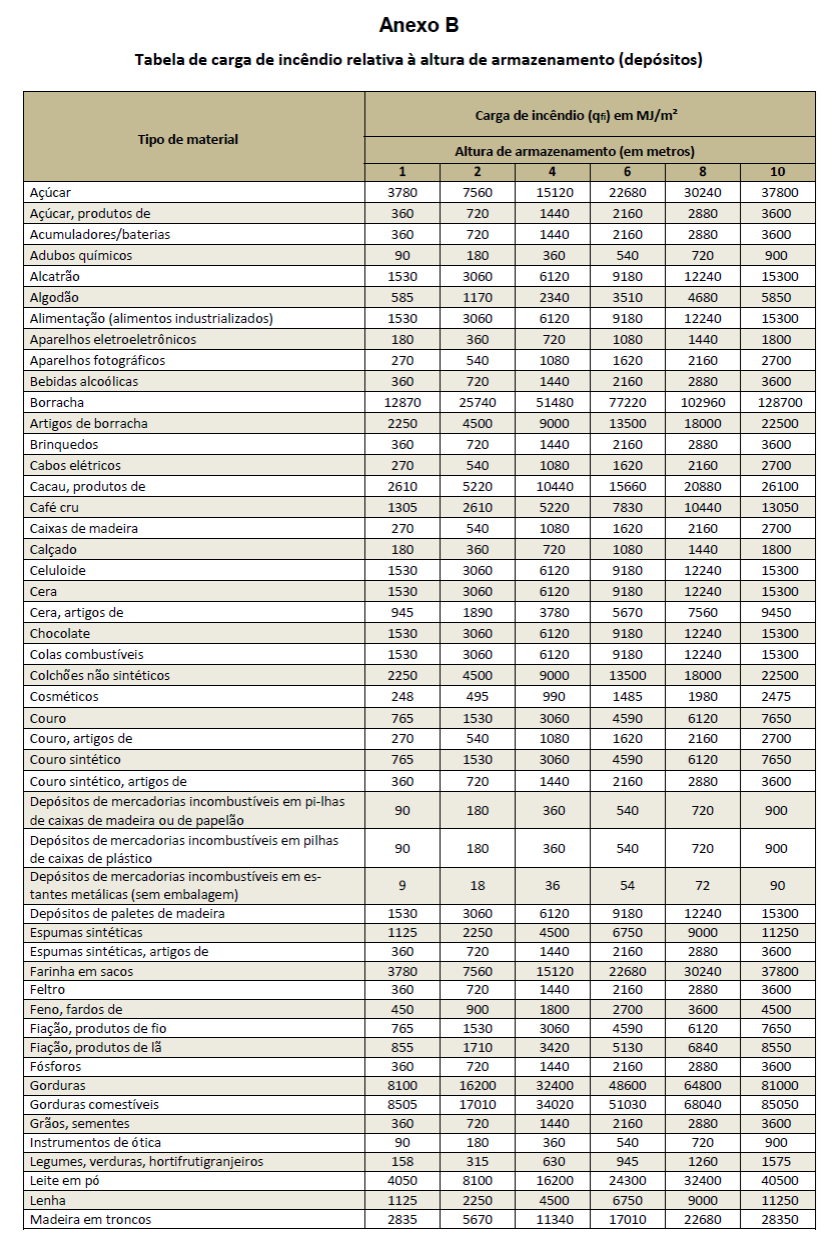

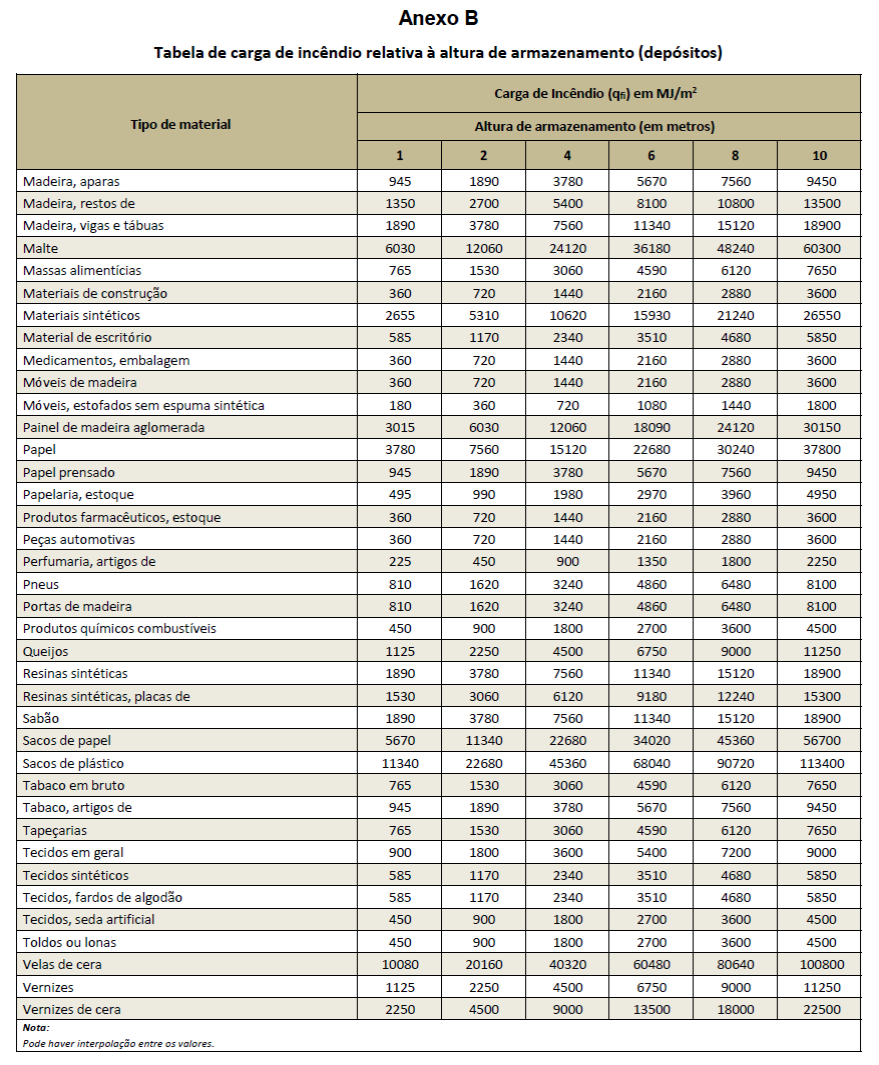

B Tabela de carga de incêndio relativa à altura de armazenamento (depósitos)

C Método de cálculo determinístico para levantamento da carga de incêndio específica

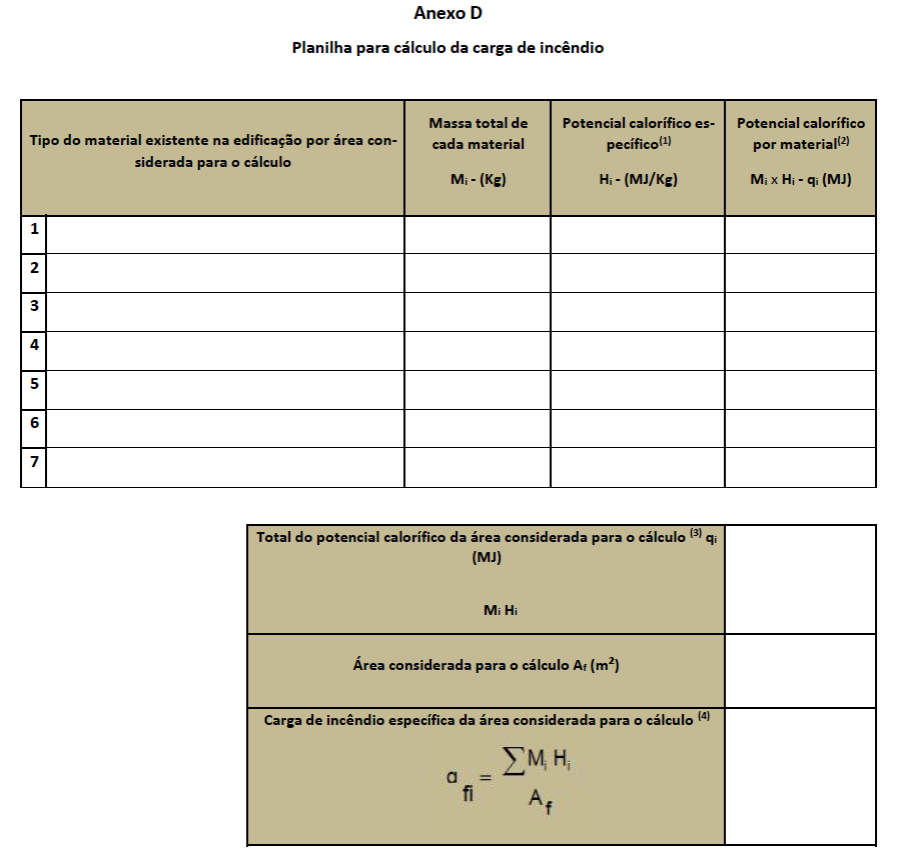

D Modelo de planilha para cálculo da carga de incêndio

1 OBJETIVO

Estabelecer valores característicos de carga de incêndio nas edificações e áreas de risco, conforme a ocupação e uso específico.

2 APLICAÇÃO

Esta Instrução Técnica (IT) aplica-se às edificações e áreas de risco para classificação do risco e determinação do nível de exigência das medidas de segurança contra incêndio, atendendo ao previsto no Regulamento de segurança contra incêndio das edificações e áreas de risco do Estado do Rio Grande do Norte.

3 REFERÊNCIAS NORMATIVAS E BIBLIOGRÁFICAS

Instrução Técnica nº 14/19 do Corpo de Bombeiros da Polícia Militar do Estado de São Paulo.

NBR 14432 – Exigências de resistência ao fogo de elementos construtivos de edificações – Procedimento.

Liga Federal de Combate a Incêndio da Áustria. TRVB – 126.1987.

Despacho nº 2074/2009 do Presidente da Autoridade Nacional de Protecção Civil de Portugal.

Real Decreto nº 2267/2004 da Espanha.

European Committee for Standardization. Eurocode 1 – ENV.

4 DEFINIÇÕES

Além das definições constantes da IT 03 – Terminologia de segurança contra incêndio, aplicam-se as definições específicas abaixo:

4.1 Carga de incêndio: é a soma das energias caloríficas possíveis de serem liberadas pela combustão completa de todos os materiais combustíveis contidos em um espaço, inclusive o revestimento das paredes, divisórias, pisos e tetos;

4.2 Carga de incêndio específica: é o valor da carga de incêndio dividido pela área de piso do espaço considerado, expresso em megajoules (MJ) por metro quadrado (m²);

4.3 Método de cálculo probabilístico: é o método de cálculo baseado em resultados estatísticos do tipo de atividade exercida na edificação em estudo;

4.4 Método de cálculo determinístico: é o método de cálculo baseado no prévio conhecimento da quantidade e qualidade de materiais existentes na edificação em estudo.

5 PROCEDIMENTOS

Em regra, para determinação da carga de incêndio específica das edificações, aplicam-se as tabelas constantes dos Anexos A e B (métodos probabilísticos).

5.1 Para edificações destinadas a explosivos (Grupo “L”) e ocupações especiais (Grupo “M”), aplica-se a metodologia constante do Anexo C (método determinístico).

5.2 Ocupações não listadas nas tabelas dos Anexos A e B podem ter os valores da carga de incêndio específica determinados por similaridade. Admite-se também a similaridade entre as edificações comerciais (Grupo “C”) e industriais (Grupo “I”).

5.3 As ocupações do Grupo “J” devem adotar obrigatoriamente a tabela relativa à altura de armazenagem constante do Anexo B.

5.4 O levantamento da carga de incêndio específica constante do Anexo C deve ser realizado em módulos de, no máximo, 1000 m² de área de piso considerado para o cálculo. Módulos maiores de 1000 m² podem ser utilizados quando o espaço analisado possuir materiais combustíveis com potenciais caloríficos semelhantes e uniformemente distribuídos.

5.4.1 A carga de incêndio específica do piso analisado deve ser tomada como sendo a média entre os 2 módulos de maiorvalor.

5.5 Considerar para o cálculo: 1 kg (um quilograma) de madeira equivale a 19,0 megajoules (MJ); 1 caloria equivalea 4,185 joules (J); e 1 BTU equivale a 252 calorias (cal).

Anexo C

Método de cálculo determinístico para levantamento da carga de incêndio específica

C.1 Os valores da carga de incêndio específica para as edificações destinadas a explosivos e ocupações especiais podem ser determinados pela seguinte expressão:

Onde:

qfi - valor da carga de incêndio específica, em megajoule por metro quadrado (MJ/m²) de área de piso considerado para o cálculo;

Mi - massa total de cada componente (i) do material combustível, em quilograma. Esse valor não pode ser excedido durante a vida útil da edificação exceto quando houver alteração de ocupação, ocasião em que (Mi) deve ser reavaliado;

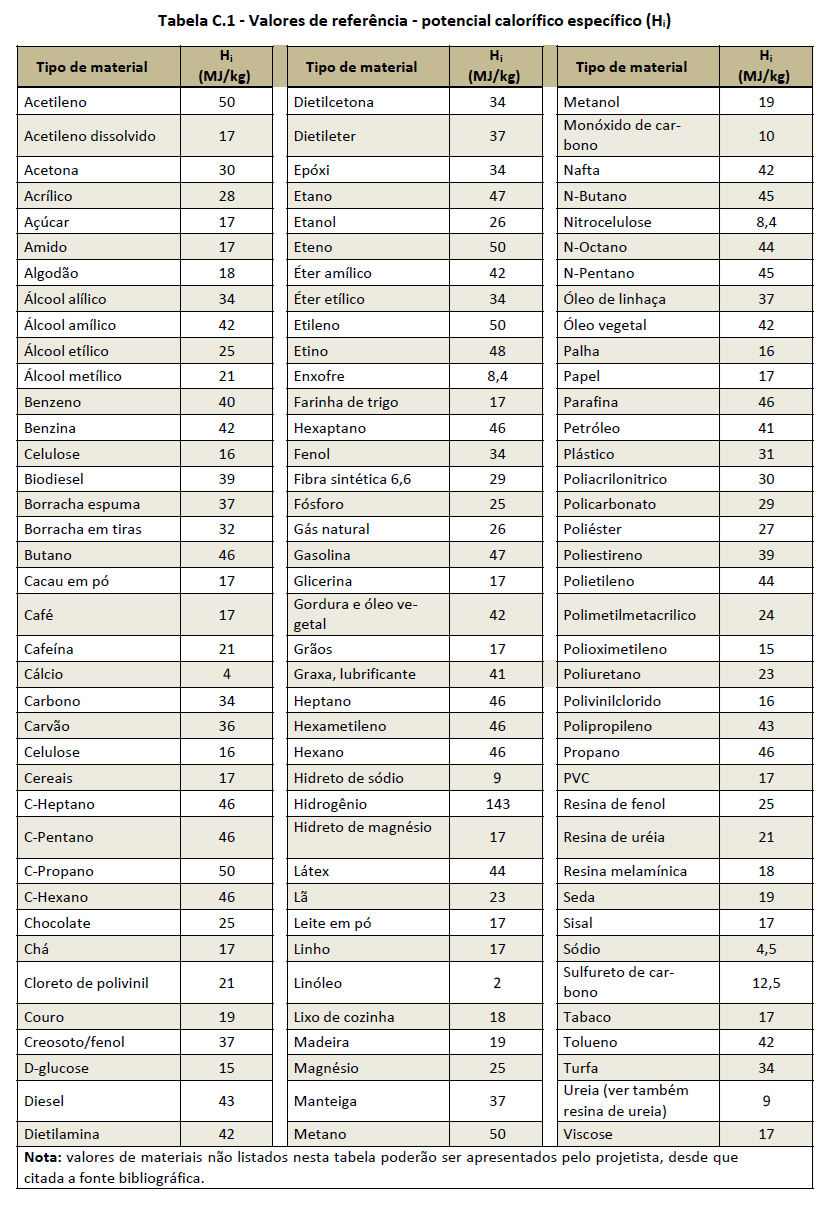

Hi - potencial calorífico específico de cada componente do material combustível, em megajoule por quilograma, conforme TabelaC.1;

Af - área do piso considerado para o cálculo, em metro quadrado.

Notas:

1) O levantamento da carga de incêndio deverá ser realizado conforme item 5 (Procedimentos) desta IT.

2) A unidade MJ/m² refere-se ao valor energético de uma determinada área que se obtém por meio da fórmula acima.

Observações:

- Constante da Tabela C.1.

- Massa total de cada material x potencial calorífico específico

- Somatória de todos os potenciais caloríficos considerados

- Total do potencial calorífico da área considerada para o cálculo/área considerada para o cálculo = (qfi ) Legenda:

qfi - valor da carga de incêndio específica, em megajoule por metro quadrado de área de piso considerada para o cálculo;

Mi - massa total de cada componente “i” do material combustível, em quilograma. Esse valor não poderá ser excedido durante a vida útil da edificação, exceto quando houver

alteração de ocupação, ocasião em que “Mi” deverá ser reavaliado;

Hi - potencial calorífico específico de cada componente do material combustível, em megajoule por quilograma, conforme Tabela C.1; Af - área do piso considerada para o cálculo, em m2.

Revoga a Instrução Técnica n° 14, de 10/08/2018.
