INSTRUÇÃO TÉCNICA Nº 04/2018
(Revogado pela Instrução Técnica n° 4, de
30/12/2022, a partir de 31/03/2023)
(Será Aprovada pela Portaria N° 346, de 10/08/2018, em
11/11/2018).
Símbolos Gráficos para Projeto de
Segurança contra Incêndio
SUMÁRIO
1 Objetivo
2 Aplicação
3 Referência normativa e bibliográfica
4 Definições
5 Procedimentos
ANEXO
Símbolos gráficos para projeto de segurança contra incêndio
1 OBJETIVO
Padronizar os símbolos gráficos a serem utilizados nos projetos de
segurança contra incêndio das edificações e áreas de risco, atendendo ao
previsto na Lei Complementar nº 601/17 – Regulamento de Segurança contra
Incêndio das edificações e áreas de risco do Estado do Rio Grande do Norte.
2 APLICAÇÃO
2.1 Esta Instrução Técnica (IT) aplica-se a todos os projetos de
segurança contra incêndio, por ocasião da regularização perante o Corpo de
Bombeiros.
2.2 Adota-se a NBR 14100/98 – Proteção contra incêndio – símbolos
gráficos para projeto, com as inclusões e adequações de exigências constantes
nesta IT/CBMRN.
3 REFERÊNCIA NORMATIVA
Instrução Técnica nº 04/11 do Corpo de Bombeiros da Polícia Militar do
Estado de São Paulo.
NBR 14100/98 – Proteção contra incêndio – símbolos gráficos para
projeto.
4 DEFINIÇÕES
Para efeito desta Instrução Técnica, aplicam-se as definições constantes
da IT/CBMRN 03/18 – Terminologia de segurança contra incêndio.
5 PROCEDIMENTOS
5.1 Os símbolos gráficos que devem constar nos projetos de
segurança contra incêndio das edificações e áreas de risco são apresentados no
anexo desta IT/CBMRN.
5.2 Os símbolos gráficos são compostos por uma forma geométrica
básica, que define uma categoria de segurança contra incêndio e por um símbolo
suplementar, que, quando colocado no interior da forma geométrica básica,
define o significado específico do conjunto.
5.3 As dimensões dos símbolos devem estar em uma mesma escala,
proporcional à escala de desenho do projeto, e devem permitir a perfeita
visualização dos sistemas e equipamentos de segurança contra incêndio.
5.4 Os símbolos podem ser suplementados por figuras detalhadas,
números ou abreviaturas.
5.5 Os significados de todos os símbolos utilizados devem ser
representados em uma legenda, de forma clara e de fácil identificação pelo
leitor.
5.6 Símbolos complementares que não constem do anexo desta IT/CBMRN,
podem ser incorporados ao projeto de segurança contra incêndio, desde que
devidamente definidos em legenda.
5.7 No caso de projetos executivos das instalações de segurança
contra incêndio podem ser adotadas as simbologias próprias das respectivas
normas técnicas da ABNT.
Anexo

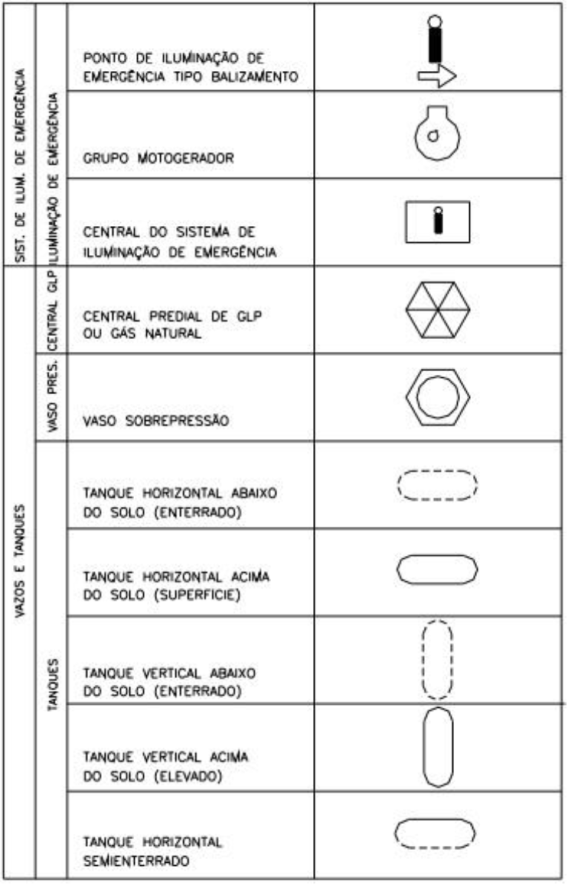

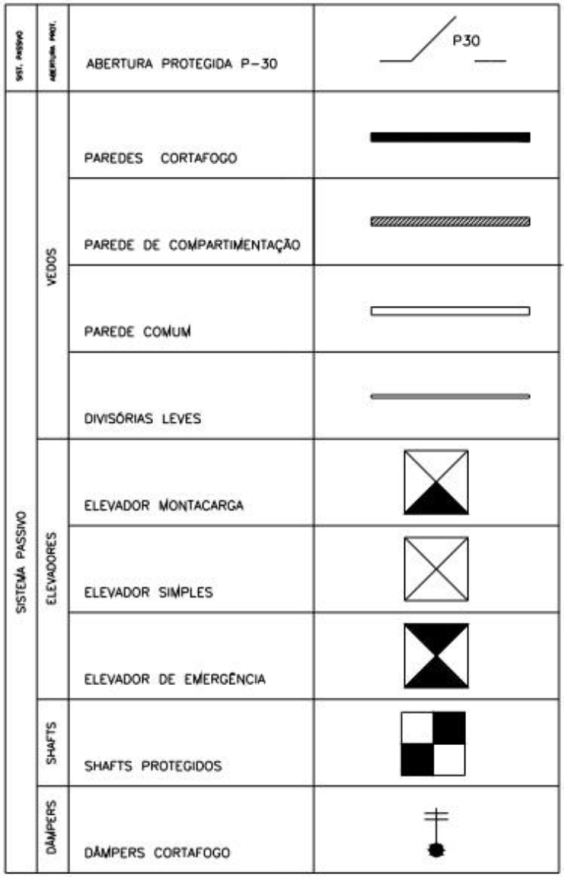

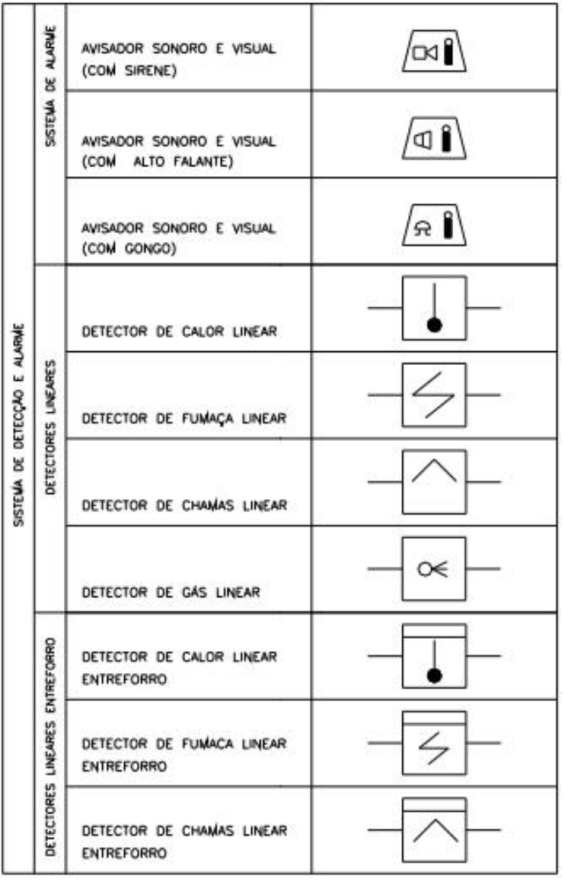

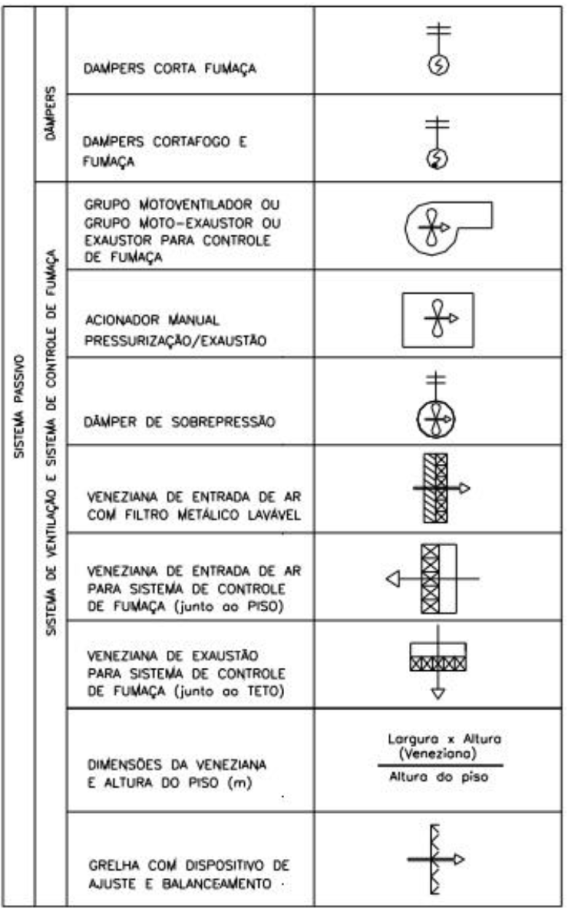

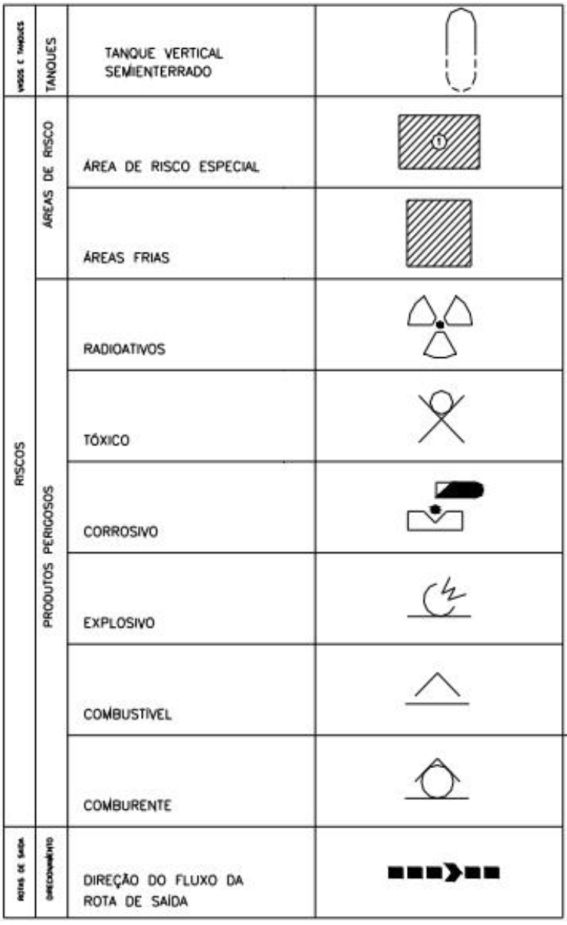

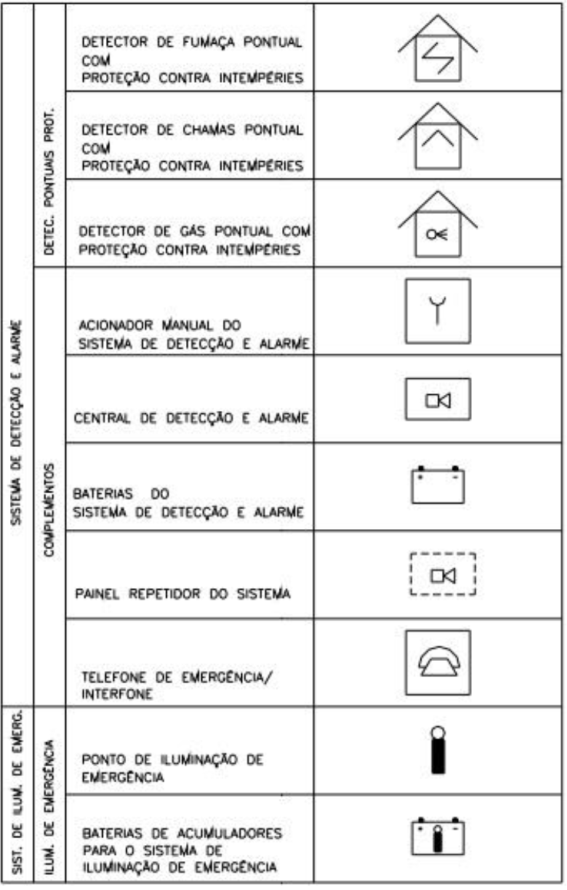

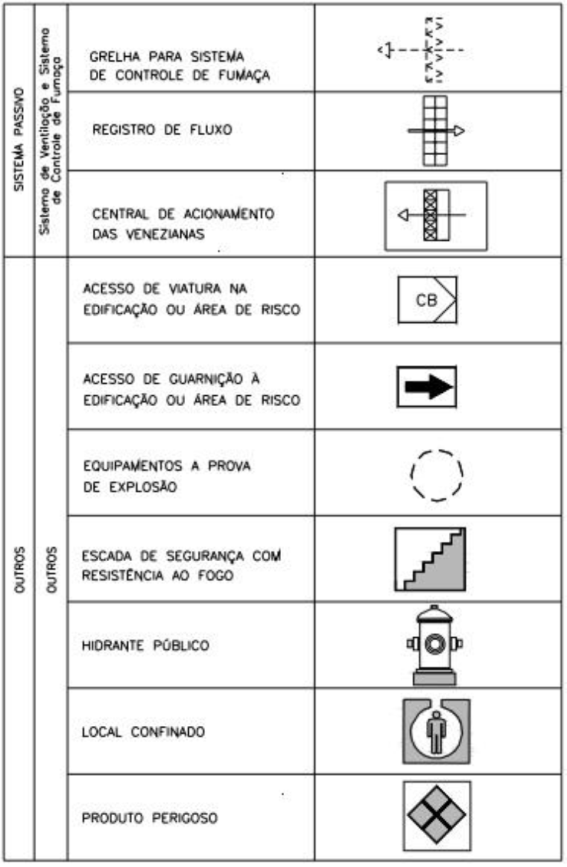

Símbolos gráficos para projeto de segurança contra incêndio
|
|
